ASP-15/17/20/23/25/28/30KTLC
ASP-15/17/20/23/25/28/30KTLC

Conception flexible | Conversion efficace | Compatible avec le réseau électrique


Conception flexible



◆ Interface multi-communication : RS485, GPRS (en option), Wifi (en option)

◆ Refroidissement intelligent par air pulsé

◆ Disjoncteur CC, facile à entretenir et sûr à utiliser

◆ Technologie de contrôle numérique DSP


Conversion efficace


◆ Sans transformateur, l’efficacité maximale est jusqu’à 98,8 % ;

◆ L'efficacité européenne atteint 98,2 %

◆ Courant total THD < 2 %

◆ Technologie de contrôle SVPWM à trois niveaux, augmente l'utilisation de la tension CC




Compatible avec le réseau


◆ Puissance réactive réglable, facteur de puissance de 0,8 en avance à 0,8 en retard

◆ Protection anti-îlotage active et passive





Excellentes qualités


◆ Certification CQC Gold Sun, certification TUV

◆ Certification SAA, Certification CE


ASP-15/17/20/23/25/28/30KTLC
ASP-15/17/20/23/25/28/30KTLC
Nom du modèle 15KTLC 17KTLC 20KTLC 23KTLC 25KTLC 28KTLC 30KTLC
Saisir
Puissance d'entrée CC max. 19500W 22100W 26000W 29900W 32500W 36400W 39000W
Tension d'entrée CC max. 1100V
Courant d'entrée DC max. 18/30A 30/30A 36/30A 36/36A 36/36A
Plage de tension MPPT 180-1000V
Tension de fonctionnement MPP recommandée 650 V
Nombre de MPPT 2
Nombre max. de chaînes par MPPT 1/2 2
Sortir
Puissance de sortie nominale 15000W 17000W 20000W 23000W 25000W 28000W 30000W
Puissance de sortie max. 16,5 KVA 18,7 KVA 22 kVA 25,3 KVA 27,5 KVA 30,8 KVA 33 kVA
Courant de sortie max. 24A 28,3A 32A 6,5 A 41A 45A 48A
Tension nominale du réseau 400V
Plage de tension du réseau 310~480 Vca
Fréquence nominale du réseau 50 Hz/60 Hz
Plage de fréquences du réseau 45 à 55 Hz/55 à 65 Hz
THD < 2 % (en dessous de la puissance nominale)
Facteur de puissance > 0,99 (en dessous de la puissance nominale) / Plage réglable : 0,8 en avance ~ 0,8 en retard
Injection de courant continu < 0,5 % (en dessous de la puissance nominale)
Données système
Efficacité maximale 98,7% 98,8%
Euro.efficacité 98,2%
Plage d'humidité 0-100 % sans condensation
Type de refroidissement Refroidissement intelligent à air pulsé
Plage de température -25~+60 °C
Consommation d'énergie la nuit <1W
Altitude de travail max. 4000m
Afficher LED/LCD/(en option)
Interface de communication Wifi/RS485/GPRS (en option)
Protection
Protection contre l'inversion de polarité CC Oui
Protection contre les courts-circuits Oui
Protection contre les surintensités de sortie Oui
Protection contre les surtensions de sortie Oui
Surveillance de la résistance d'isolement Oui
Détection de courant résiduel Oui
Protection contre les surtensions Oui
Surveillance du réseau Oui
Protection d'îlotage Oui
Protection de la température Oui
Interrupteur CC intégré Facultatif
Données mécaniques
Dimensions (L x H x P) 427*450*204mm
Poids 18 kg
Classe de protection IP66
Standard
Norme de connexion au réseau NB/T 32004-2018;CEI61727
Norme de sécurité NB/T 32004-2018;CEI 62109-1/2
Compatibilité électromagnétique IEC61000-6-2/4


ASP-15/17/20/23/25/28/30KTLC
ASP-15/17/20/23/25/28/30KTLC


Vidéo

caractéristiques du produit

Coque en aluminium

La coque en aluminium est formée par estampage, garantissant d'excellentes performances d'étanchéité et de résistance à la corrosion.









Protection spéciale pour PCB.png

Capacité de super surcharge

Prise en charge maximale de plus de 1,3 fois la surcharge, adaptée au module PV double face.

Un panneau solaire double face peut générer de l'énergie des deux côtés.

La face arrière fournit 25 % de puissance en plus que la puissance nominale.

Les panneaux double face augmentent la production d'énergie du système et nécessitent plus de redondance dans l'onduleur.

Protection spéciale pour PCB

Aotai 105um d'épaisseur
couche de cuivre sur PCB imprimé
conseil d'administration et autres hauts niveaux
configuration (généralement 75um
dans l'industrie)





Étude de cas

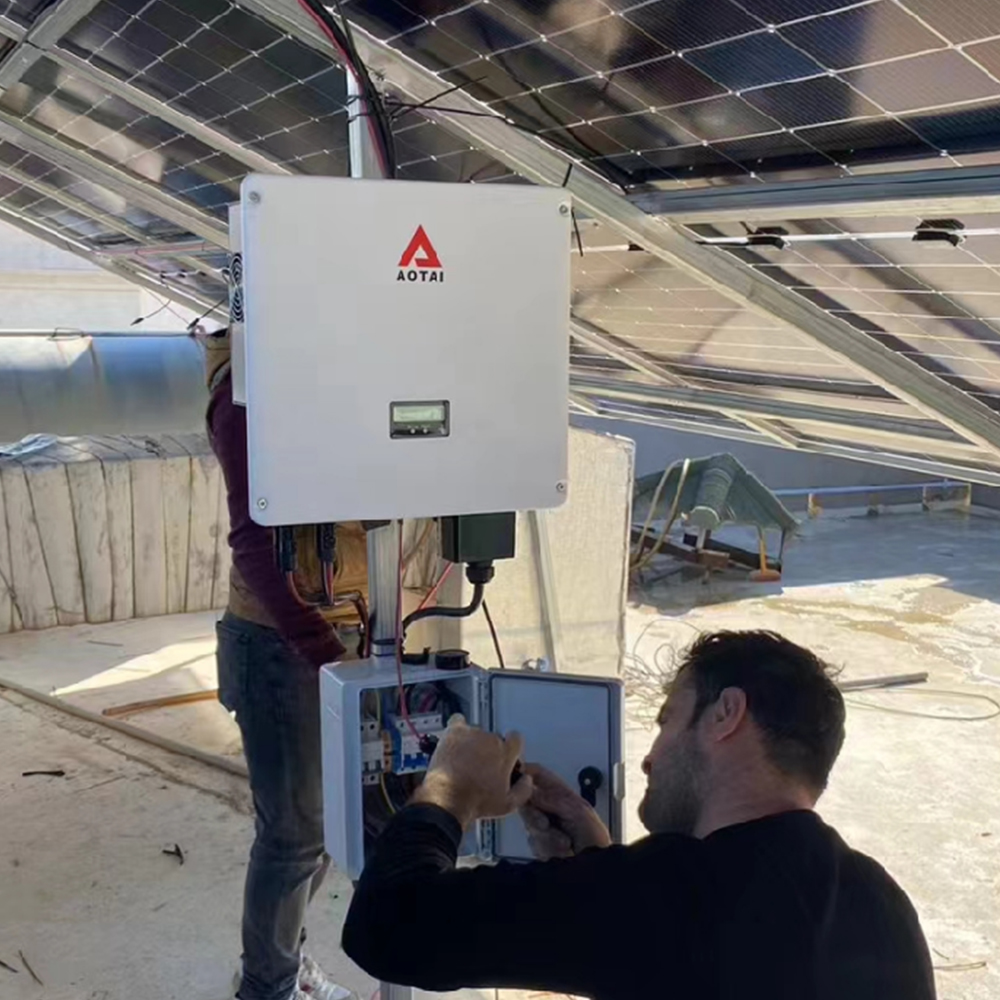

  • Pakistan
  • Inde, Ahmedabad
  • Inde
