ASP-3/4/5/6/8/10KTLD
ASP-3/4/5/6/8/10KTLD

Conception flexible | Conversion efficace | Compatible avec le réseau électrique


Conception flexible



◆ Petite taille, poids léger, prise en charge de l'installation manuelle, réduction des coûts d'installation et de maintenance de l'utilisateur Interface multi-communication : RS485, GPRS (en option), Wifi (en option)

◆ Disjoncteur CC, facile à entretenir et sûr à utiliser

◆ Convection sans ventilateur

◆ Technologie de contrôle numérique DSP


Conversion efficace


◆ Sans transformateur, l'efficacité maximale est de 98,1 % ; l'efficacité européenne est de 97,6 %

◆ Courant total THD < 2 %



Compatible avec le réseau


◆ Protection anti-îlotage active et passive

◆ Fonction de puissance active réglable en continu (0-100 %)





Excellentes qualités



◆ Certification CQC Gold Sun, certification TUV

◆ Certification SAA, Certification CE


ASP-3/4/5/6/8/10KTLD
ASP-3/4/5/6/8/10KTLD

Nom du modèle 3KTLD 4KTLD 5KTLD 6KTLD 8KTLD 10KTLD
Saisir
Puissance d'entrée CC max. 3900 W 5200 W 6500 W 7200 W 9200 W 11500W
Tension d'entrée CC max. 550 V
Courant d'entrée DC max. 118A 18/18A 18/18A 18/18A 20/26A 20/30A
Plage de tension MPPT 80-550V
Tension de fonctionnement MPP recommandée 360V
Nombre de MPPT 1 2
Nombre max. de chaînes par MPPT 1 1/2
Sortir
Puissance de sortie nominale 3000 W 4000 W 5000 W 6000 W 8000W 10000W
Puissance de sortie max. 3,3 KVA 4,4 KVA 5,5 KVA 6,6 KVA 8,8 KVA 11 kVA
Courant de sortie max. 15A 20A 25A 27,3 A 36,4A 45,5
Tension nominale du réseau 230V
Plage de tension du réseau 160~270Vac (réglable)
Fréquence nominale du réseau 50 Hz/60 Hz
Plage de fréquences du réseau 45 à 55 Hz/55 à 65 Hz
THD < 2 % (en dessous de la puissance nominale)
Facteur de puissance > 0,99 (en dessous de la puissance nominale) / Plage réglable : 0,8 en avance ~ 0,8 en retard
Injection de courant continu < 0,5 % (en dessous de la puissance nominale)
Données système
Efficacité maximale 98% 98,1% 98,1% 98,1% 98,1% 98,1%
Euro.efficacité 97,5% 97,5% 97,5% 97,5% 97,5% 97,6%
Plage d'humidité 0-100 % sans condensation
Type de refroidissement Refroidissement par air Refroidissement intelligent à air pulsé
Plage de température -25~+60 °C
Consommation d'énergie la nuit <1W
Altitude de travail max. 4000m
Afficher LED/LCD/(en option)
Interface de communication Wifi/RS485/GPRS (en option)
Protection
Protection contre l'inversion de polarité CC Oui
Protection contre les courts-circuits Oui
Protection contre les surintensités de sortie Oui
Protection contre les surtensions de sortie Oui
Surveillance de la résistance d'isolement Oui
Détection de courant résiduel Oui
Protection contre les surtensions Oui
Surveillance du réseau Oui
Protection d'îlotage Oui
Protection de la température Oui
Interrupteur CC intégré Facultatif
Données mécaniques
Dimensions (L x H x P) 317*368*167mm 347*368*190mm
Poids 10kg 11 kg
Classe de protection IP66
Standard
Norme de connexion au réseau NB/T 32004-2018;CEI61727
Norme de sécurité NB/T 32004-2018;CEI 62109-1/2
Compatibilité électromagnétique IEC61000-6-2/4
ASP-3/4/5/6/8/10KTLD
ASP-3/4/5/6/8/10KTLD


Vidéo

caractéristiques du produit

Coque en aluminium

La coque en aluminium est formée par estampage, garantissant d'excellentes performances d'étanchéité et de résistance à la corrosion.









Protection spéciale pour PCB.png

Capacité de super surcharge

Prise en charge maximale de plus de 1,3 fois la surcharge, adaptée au module PV double face.

Un panneau solaire double face peut générer de l'énergie des deux côtés.

La face arrière fournit 25 % de puissance en plus que la puissance nominale.

Les panneaux double face augmentent la production d'énergie du système et nécessitent plus de redondance dans l'onduleur.

Protection spéciale pour PCB

Aotai 105um d'épaisseur
couche de cuivre sur PCB imprimé
conseil d'administration et autres hauts niveaux
configuration (généralement 75um
dans l'industrie)





Étude de cas

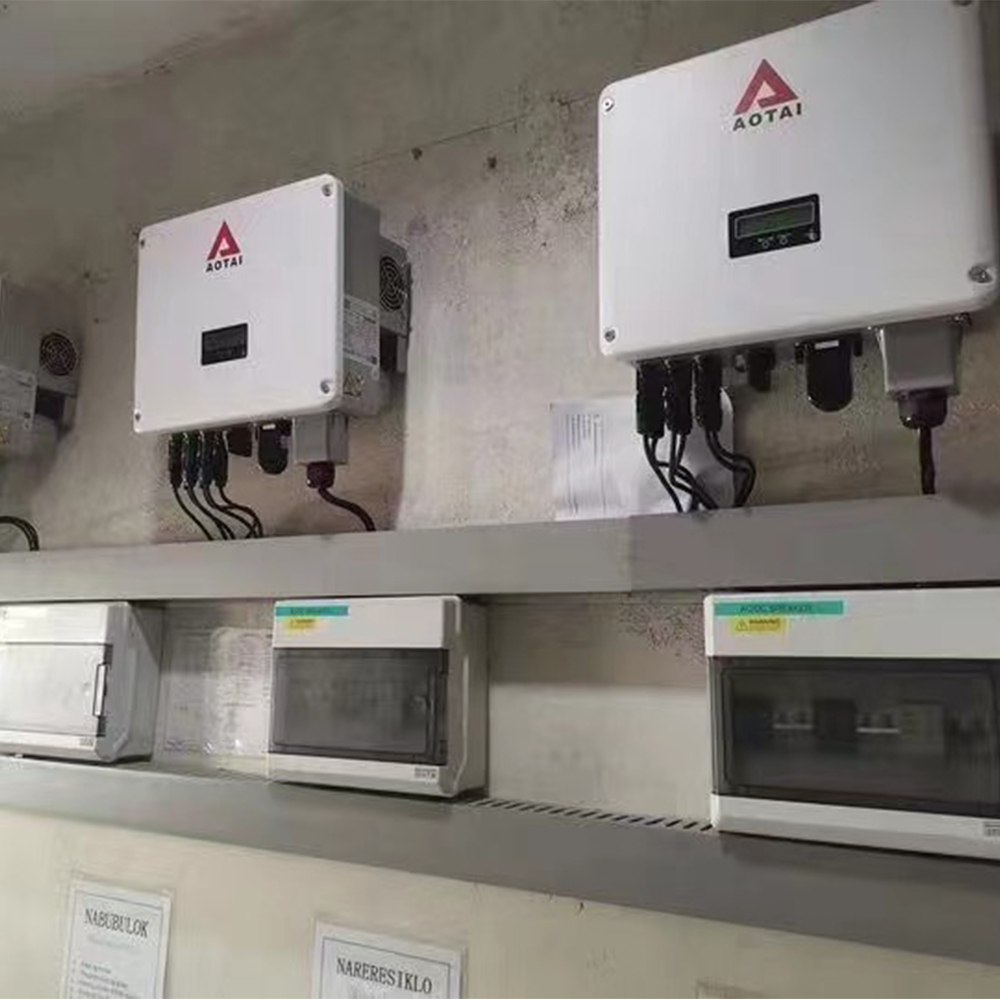

  • Philippines
  • Philippines

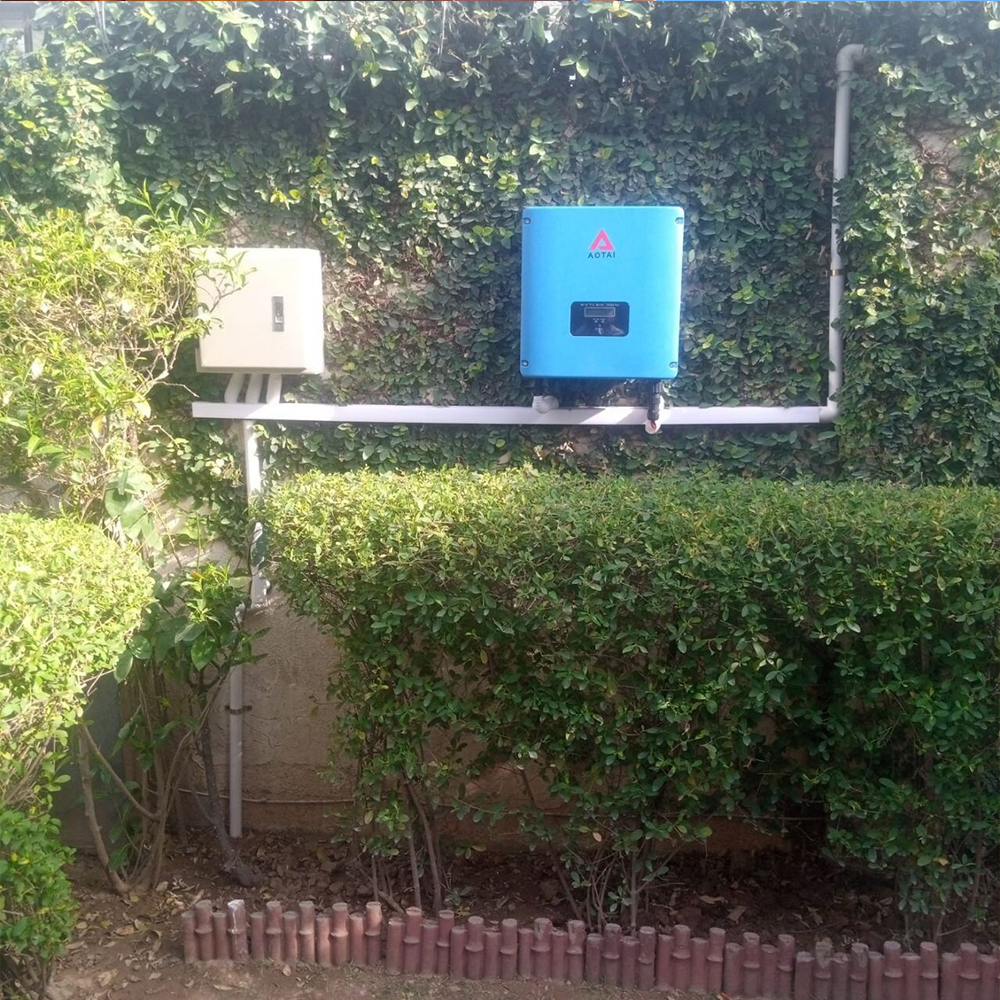

  • Pakistan
  • Chili
