ASP-196/225K-EHV
ASP-196/225K-EHV

Conception flexible | Conversion efficace | Compatible avec le réseau électrique


Conception flexible


◆ Interface multi-communication : RS485, GPRS (en option), Wifi (en option) Disjoncteur CC, facile à entretenir et sûr à utiliser

◆ Fonctions intégrées du boîtier de combinaison et de la protection contre la foudre CC, réduisant les coûts du système pour les utilisateurs


Conversion efficace


◆ Sans transformateur, l’efficacité maximale est jusqu’à 98,9 % ;

◆ L'efficacité européenne atteint 98,2 %

◆ Courant total THD < 2 %

◆ Technologie de contrôle SVPWM à trois niveaux, augmente l'utilisation de la tension CC




Compatible avec le réseau


◆ Fonction LVRT HVRT

◆ Puissance réactive réglable, facteur de puissance de 0,8 en avance à 0,8 en retard

◆ Protection anti-îlotage active et passive

◆ Fonction de puissance active réglable en continu (0-100 %)





Excellentes qualités


◆ Certification CQC Gold Sun, certification TUV

◆ Certification SAA, Certification CE


ASP-196/225K-EHV
ASP-196/225K-EHV
Nom du modèle 196K-EHV 225K-EHV
Saisir
Puissance d'entrée CC max. 294 kW 337,5 kW
Tension d'entrée CC max. 1500V
Courant d'entrée DC max. 40A*8 40A*12
Plage de tension MPPT 500~1500V
Tension de fonctionnement MPP recommandée 1080V
Nombre de MPPT 8 12
Nombre max. de chaînes par MPPT 2
Sortir
Puissance de sortie nominale 196 kW 225 kW
Puissance de sortie max. 216 KVA 247,5 kVA
Courant de sortie max. 155,9A 178,7A
Tension nominale du réseau 800 V
Plage de tension du réseau 640-920 Vca
Fréquence nominale du réseau 50 Hz/60 Hz
Plage de fréquences du réseau 45 à 55 Hz/55 à 65 Hz
THD < 3 % (en dessous de la puissance nominale)
Facteur de puissance > 0,99 (puissance nominale) 10,8 en avance - 0,8 en retard
Injection de courant continu < 0,5 % (en dessous de la puissance nominale)
Données système
Efficacité maximale 99,01% 99,02 %
Euro.efficacité 98,50% 98,51%
Plage d'humidité 0-100 % sans condensation
Type de refroidissement Refroidissement intelligent à air pulsé
Plage de température -30~+60°C
Consommation d'énergie la nuit ≤2 W
Altitude de travail max. 5000 m (> 4000 déclassement
Afficher LED/LCD (en option)
Interface de communication RS485/Wifi/GPRS (en option)
Protection
Protection contre l'inversion de polarité CC Oui
Protection contre les courts-circuits Oui
Protection contre les surintensités de sortie Oui
Protection contre les surtensions de sortie Oui
Surveillance de la résistance d'isolement Oui
Détection de courant résiduel Oui
Protection contre les surtensions Oui
Surveillance du réseau Oui
Protection d'îlotage Oui
Protection de la température Oui
Interrupteur CC intégré Oui
Données mécaniques
Dimensions (L x H x P) 1008x700x351mm
Poids 86 kg 96 kg
Classe de protection IP66
Standard
Norme de connexion au réseau NB/T 32004-2018;CEI61727
Norme de sécurité NB/T 32004-2018;CEI 62109-1/2
Compatibilité électromagnétique IEC61000-6-2/4


ASP-196/225K-EHV
ASP-196/225K-EHV

Vidéo

caractéristiques du produit

Coque en aluminium

La coque en aluminium est formée par estampage, garantissant d'excellentes performances d'étanchéité et de résistance à la corrosion.









Protection spéciale pour PCB.png

Capacité de super surcharge

Prise en charge maximale de plus de 1,3 fois la surcharge, adaptée au module PV double face.

Un panneau solaire double face peut générer de l'énergie des deux côtés.

La face arrière fournit 25 % de puissance en plus que la puissance nominale.

Les panneaux double face augmentent la production d'énergie du système et nécessitent plus de redondance dans l'onduleur.

Protection spéciale pour PCB

Aotai 105um d'épaisseur
couche de cuivre sur PCB imprimé
conseil d'administration et autres hauts niveaux
configuration (généralement 75um
dans l'industrie)





Étude de cas

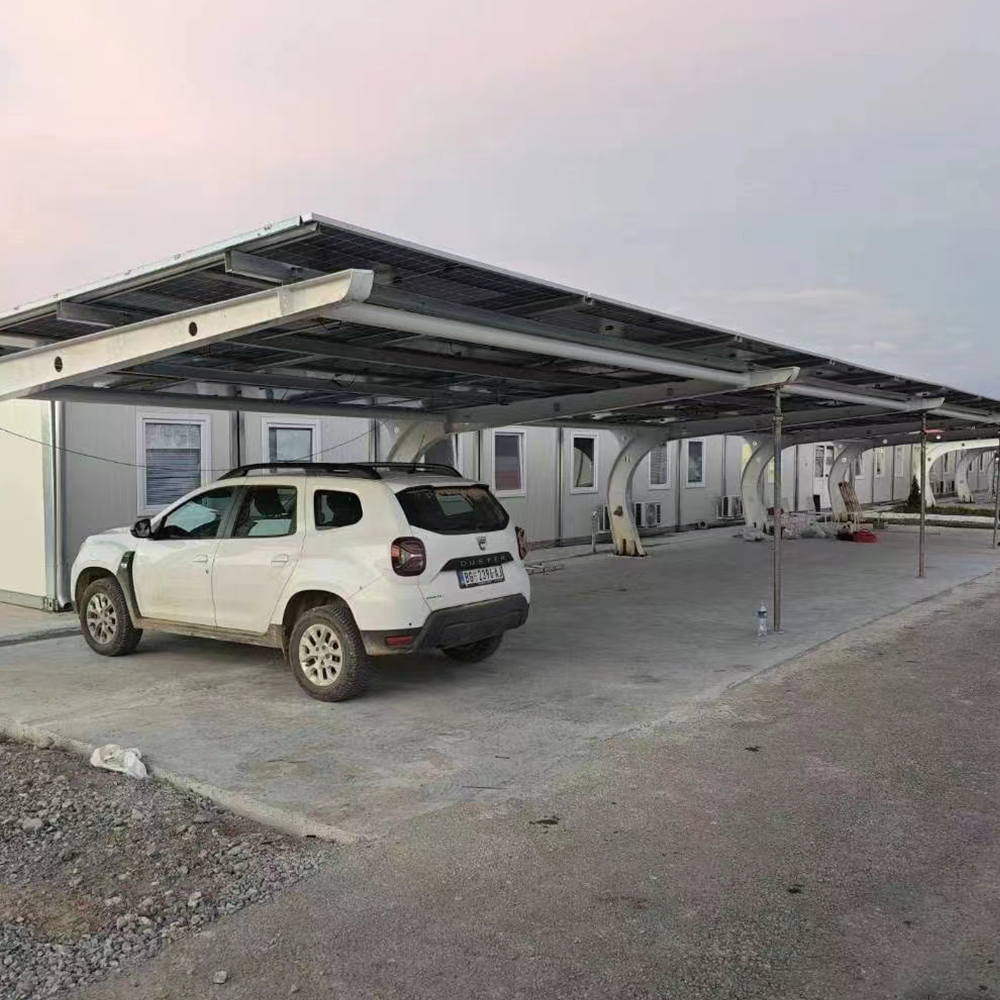

  • Serbie

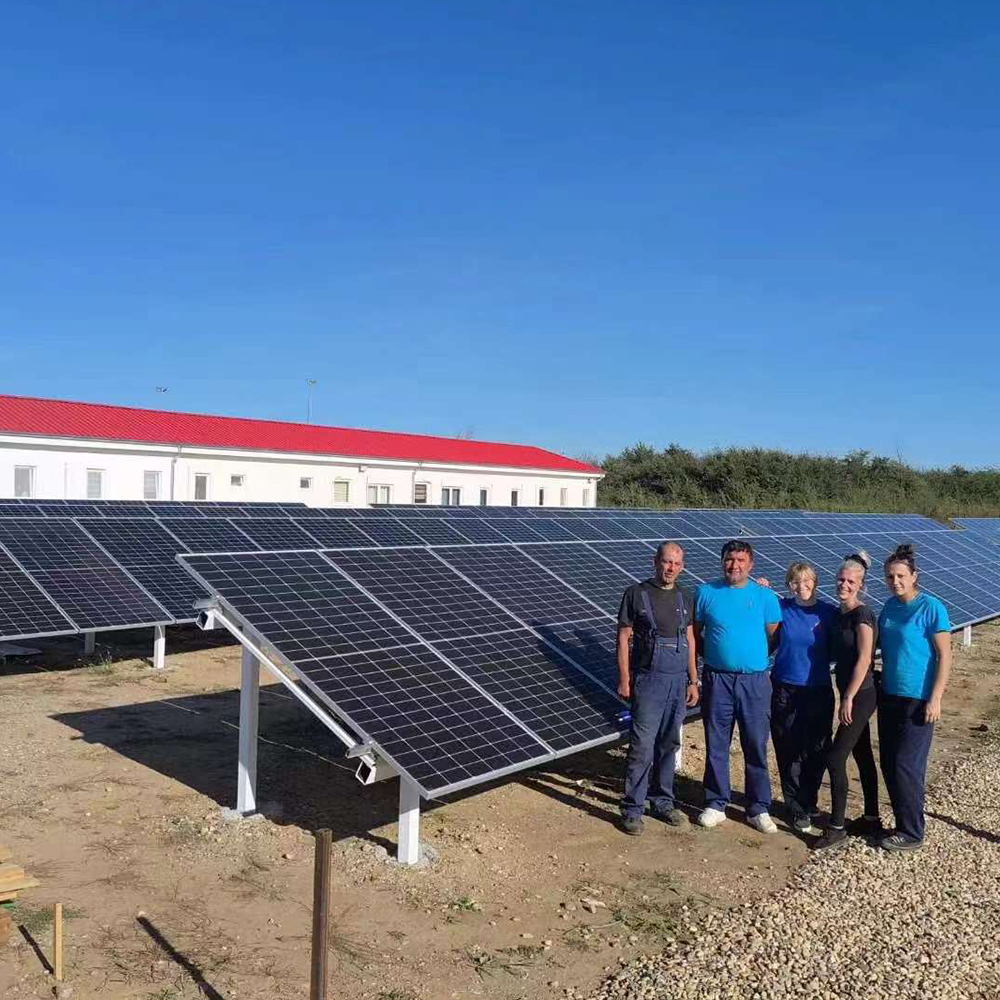

  • Serbie

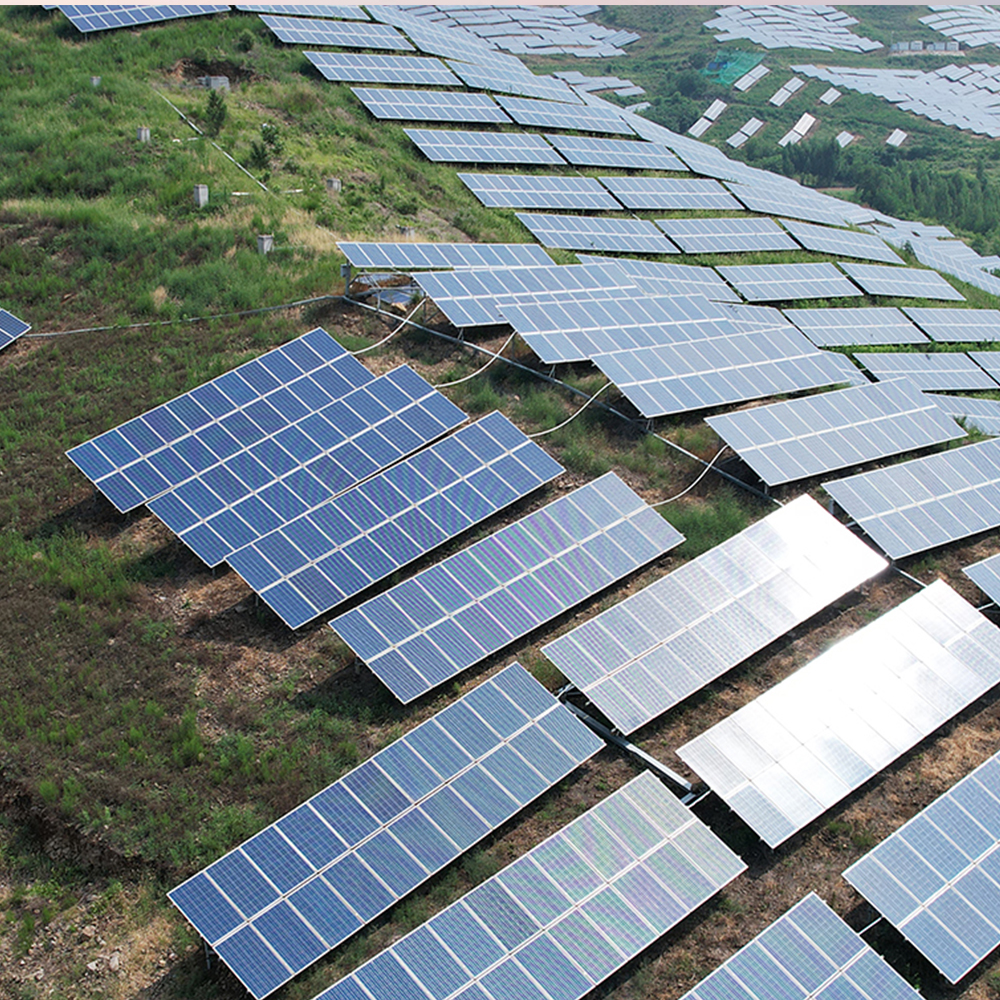

  • Serbie
