ASP-6/8/10/12KTLC
ASP-6/8/10/12KTLC

Conception flexible | Conversion efficace | Compatible avec le réseau électrique


Conception flexible



◆ Interface multi-communication : RS485, GPRS (en option), Wifi (en option)

◆ Disjoncteur CC, facile à entretenir et sûr à utiliser

◆ Technologie de contrôle numérique DSP


Conversion efficace


◆ Sans transformateur, l'efficacité maximale est de 98,7 % ; l'efficacité européenne est de 98,2 %

◆ Courant total THD < 2 %

◆ Technologie de contrôle SVPWM à trois niveaux, augmente l'utilisation de la tension CC




Compatible avec le réseau


◆ Puissance réactive réglable, facteur de puissance de 0,8 en avance à 0,8 en retard

◆ Protection anti-îlotage active et passive





Excellentes qualités


◆ Certification CQC Gold Sun, certification TUV

◆ Certification SAA, Certification CE


ASP-6/8/10/12KTLC
ASP-6/8/10/12KTLC
Nom du modèle 6KTLC 8KTLC 10KTLC 12KTLC
Saisir
Puissance d'entrée CC max. 7800W 10400W 13000W 15600W
Tension d'entrée CC max. 1100V
Courant d'entrée DC max. 18/18A
Plage de tension MPPT 180-1000V
Tension de fonctionnement MPP recommandée 650 V
Nombre de MPPT 2
Nombre max. de chaînes par MPPT 1
Sortir
Puissance de sortie nominale 6000 W 8000W 10000W 12000W
Puissance de sortie max. 6,6 KVA 8,8 KVA 11 kVA 13,2 KVA
Courant de sortie max. 10A 13,3A 16,7 A 20A
Tension nominale du réseau 400V
Plage de tension du réseau 310~480 Vca
Fréquence nominale du réseau 50 Hz/60 Hz
Plage de fréquences du réseau 45 à 55 Hz/55 à 65 Hz
THD < 2 % (en dessous de la puissance nominale)
Facteur de puissance > 0,99 (en dessous de la puissance nominale) / Plage réglable : 0,8 en avance ~ 0,8 en retard
Injection de courant continu < 0,5 % (en dessous de la puissance nominale)
Données système
Efficacité maximale 98,5% 98,5% 98,6% 98,7%
Euro.efficacité 97,9% 98% 98,2% 98,1%
Plage d'humidité 0-100 % sans condensation
Type de refroidissement Refroidissement intelligent par air pulsé
Plage de température -25~+60 °C
Consommation d'énergie la nuit <1W
Altitude de travail max. 4000m
Afficher LED/LCD/(en option)
Interface de communication Wifi/RS485/GPRS (en option)
Protection
Protection contre l'inversion de polarité CC Oui
Protection contre les courts-circuits Oui
Protection contre les surintensités de sortie Oui
Protection contre les surtensions de sortie Oui
Surveillance de la résistance d'isolement Oui
Détection de courant résiduel Oui
Protection contre les surtensions Oui
Surveillance du réseau Oui
Protection d'îlotage Oui
Protection de la température Oui
Interrupteur CC intégré Facultatif
Données mécaniques
Dimensions (L x H x P) 427*450*204mm
Poids 15 kg
Classe de protection IP66
Standard
Norme de connexion au réseau NB/T 32004-2018;CEI61727
Norme de sécurité NB/T 32004-2018;CEI 62109-1/2
Compatibilité électromagnétique IEC61000-6-2/4


ASP-6/8/10/12KTLC
ASP-6/8/10/12KTLC


Vidéo

caractéristiques du produit

Coque en aluminium

La coque en aluminium est formée par estampage, garantissant d'excellentes performances d'étanchéité et de résistance à la corrosion.









Protection spéciale pour PCB.png

Capacité de super surcharge

Prise en charge maximale de plus de 1,3 fois la surcharge, adaptée au module PV double face.

Un panneau solaire double face peut générer de l'énergie des deux côtés.

La face arrière fournit 25 % de puissance en plus que la puissance nominale.

Les panneaux double face augmentent la production d'énergie du système et nécessitent plus de redondance dans l'onduleur.

Protection spéciale pour PCB

Aotai 105um d'épaisseur
couche de cuivre sur PCB imprimé
conseil d'administration et autres hauts niveaux
configuration (généralement 75um
dans l'industrie)





Étude de cas

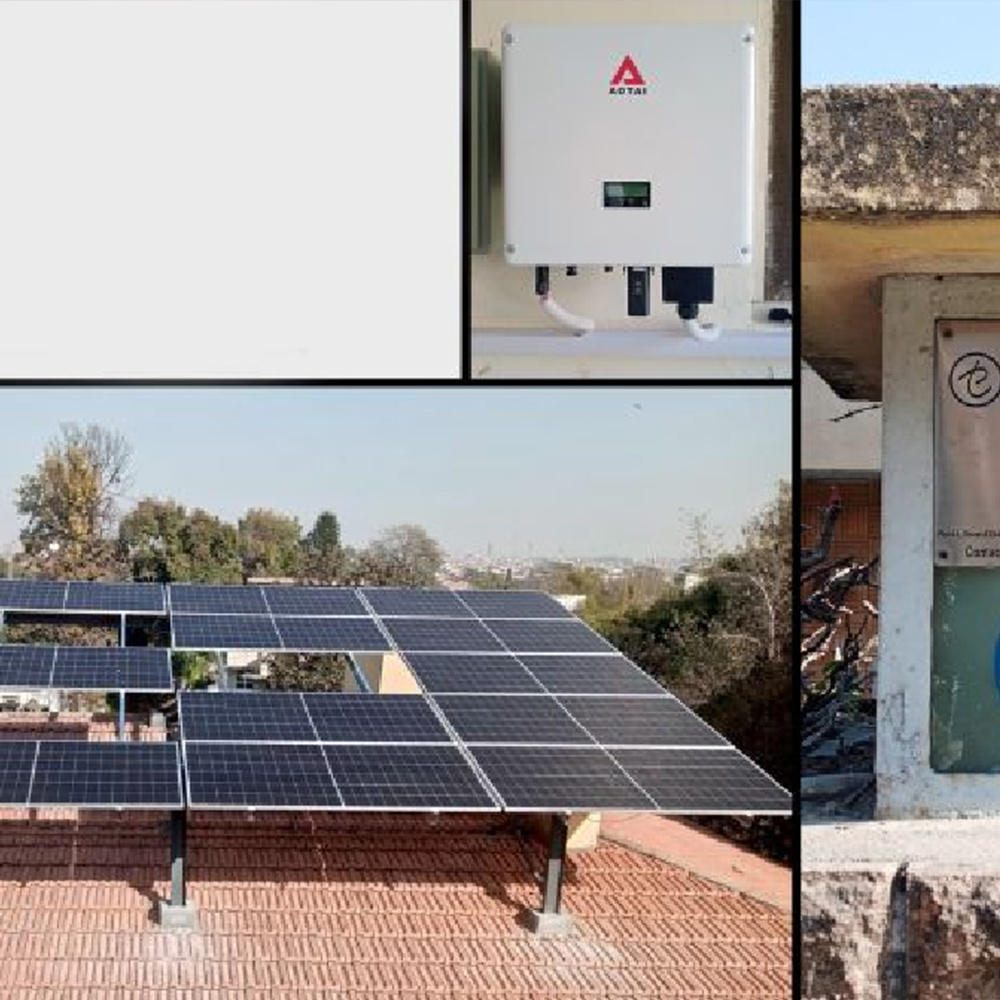

  • Pakistan

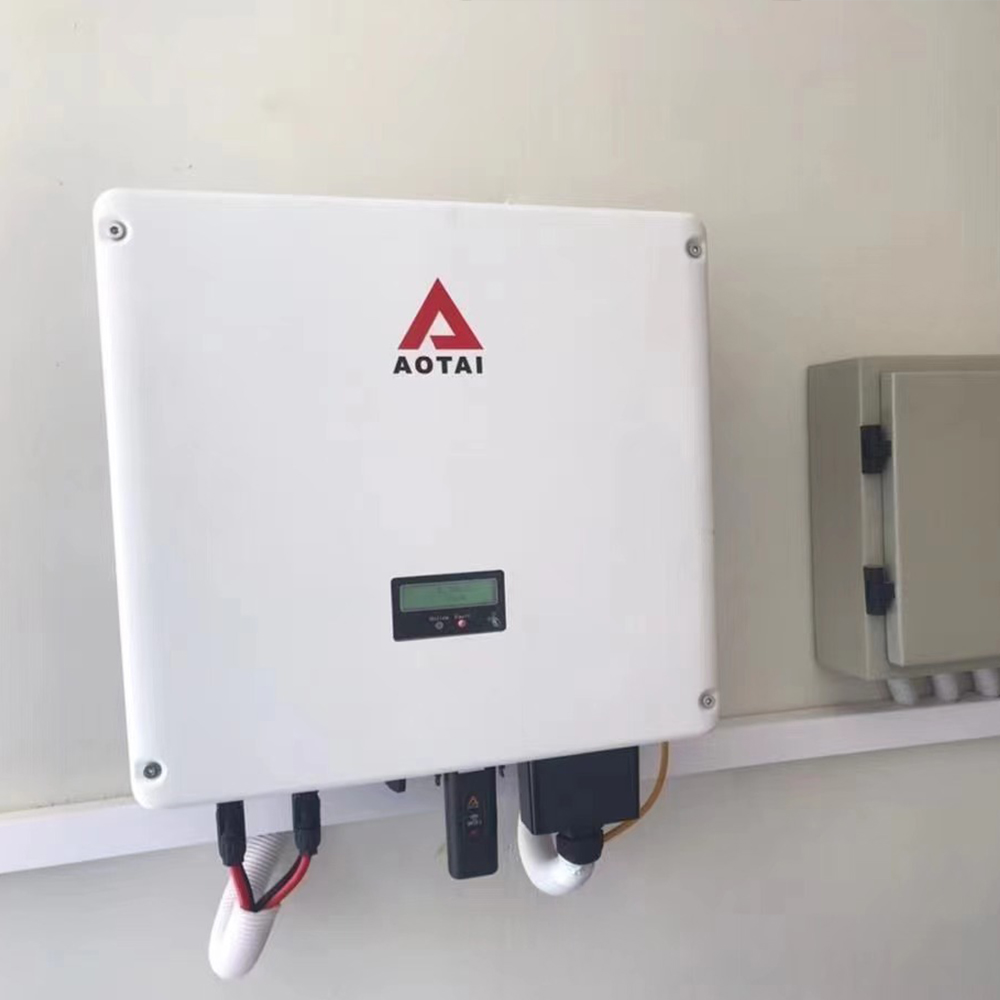

  • Pakistan
  • Pakistan
  • Pakistan
